PP 302

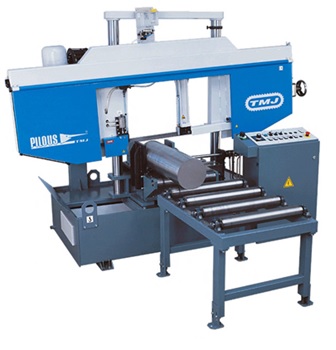

Полуавтоматический ленточнопильный станок, предназначенный для пиления труб, металлических заготовок, максимальным диаметром круга 305 мм и квадратной заготовки 305x305 мм под углом 90 градусов. Пильная рама станка перемещается по колонне в вертикальном направлении. Угол наклона ленты – 3 градуса к рабочей поверхности стола.

Пильная рама, представляет собой усиленную стальную сварную конструкцию. На раме расположен главный привод и устройство гидравлического натяга ленточной пилы.

В основании станка со встроенной системой охлаждения установлены две силовые колонны, по которым под действием гидравлической системой подачи, перемещается пильная рама с ленточной пилой. Для увеличения жёсткости конструкции колонны скреплены между собой специальной траверсой.

На станке предусмотрена система установки и регулирования усилия резания, необходимого для обработки различных материалов. В процессе резания осуществляется автоматическое поддержание этого усилия путём измерения давления на ленточную пилу и регулирования рабочей подачи. При увеличении давления на пилу в процессе резания ход рамы плавно замедляется, вплоть до полной остановки подачи, что исключает заклинивание полотна при пилении, и наоборот, ход рамы ускоряется при уменьшении давления на пилу.

Скорость подачи подвижной рамы

Ленточнопильный станок оснащен перепускным клапаном для плавной регулировки скорости подачи ленточной пилы в зону резания. Он находится на торцевой стороне подвижной рамы станка. Вращением ручки клапана по часовой стрелке скорость подачи уменьшается до нуля, когда рама останавливается. Цифры и деления на ручке клапана имеют вспомогательную функцию и служат только для выставления ранее использованной скорости. Скорость подачи рамы регулируется только в направлении уменьшения. Скорость подъема рамы вверх является постоянной и не регулируется.
