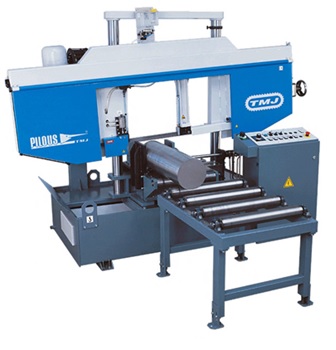

PP 362

Полуавтоматический ленточнопильный станок, предназначенный для пиления труб, металлических заготовок, максимальным диаметром круга 360 мм и прямоугольной заготовки 430x360 мм под прямым углом. Пильная рама станка перемещается по двум колоннам в вертикальном направлении. Угол наклона ленты – 3 градусов к рабочей поверхности стола.

Пильная рама, представляет собой усиленную стальную сварную конструкцию. На раме расположен главный привод и устройство гидравлического натяга ленточной пилы.

       В основании станка со встроенной системой охлаждения установлены две силовые колонны с линейными направляющими, по которым под действием гидравлической системой подачи, перемещается пильная рама с ленточной пилой. Для увеличения жёсткости конструкции колонны скреплены между собой специальной траверсой. Наличие гидростанции позволяет максимально автоматизировать рабочий процесс, обеспечивая зажим заготовок в тисках, подъем и опускание рамы.

На станке предусмотрена система установки и регулирования усилия резания, необходимого для обработки различных материалов. В процессе резания осуществляется автоматическое поддержание этого усилия путём измерения давления на ленточную пилу и регулирования рабочей подачи. При увеличении давления на пилу в процессе резания ход рамы плавно замедляется, вплоть до полной остановки подачи, что исключает заклинивание полотна при пилении, и наоборот, ход рамы ускоряется при уменьшении давления на пилу.

Скорость подачи подвижной рамы

Ленточнопильный станок оснащен перепускным клапаном для плавной регулировки скорости подачи ленточной пилы в зону резания. Он находится на торцевой стороне подвижной рамы станка. Вращением ручки клапана по часовой стрелке скорость подачи уменьшается до нуля, когда рама останавливается. Цифры и деления на ручке клапана имеют вспомогательную функцию и служат только для выставления ранее использованной скорости. Скорость подачи рамы регулируется только в направлении уменьшения. Скорость подъема рамы вверх является постоянной и не регулируется.
