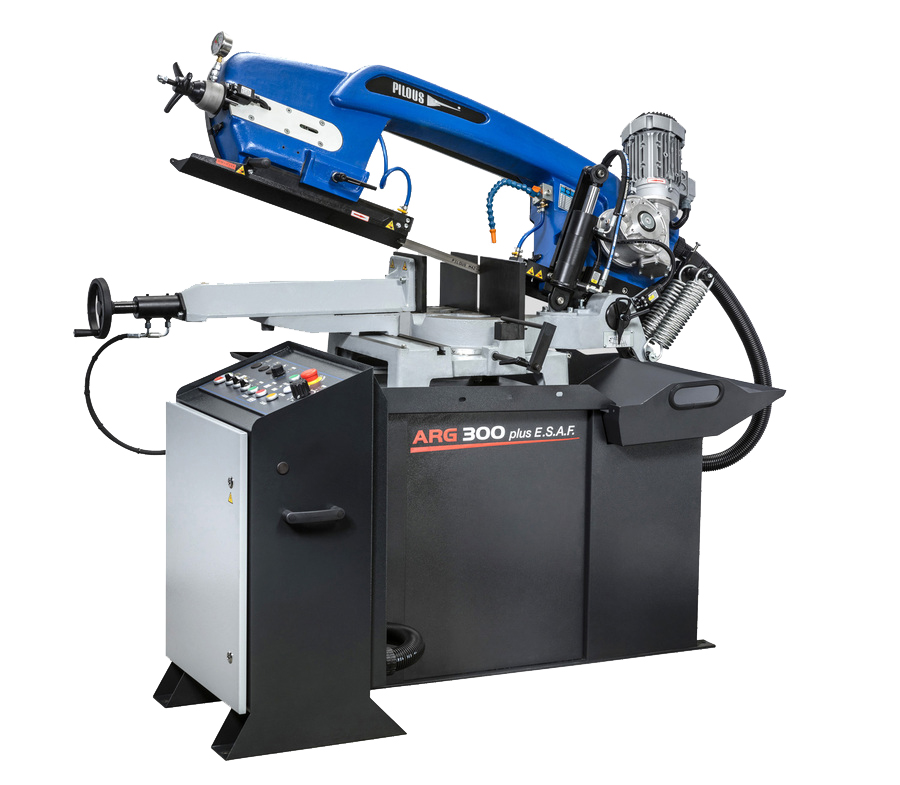

ARG 300 Plus E S.A.F
Универсальный ленточнопильный станок, предназначен, в основном, для использования в условиях серийного производства, а также в металлообрабатывающих мастерских и ремонтных цехах производств. Ленточное полотно размерами 27х0.9 представлено на рынке широкой номенклатурой и позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали.
Универсальная конструкция зажимных тисков предусматривает возможность пиления заготовок под углом в диапазоне от -45⁰ до 60⁰.
Станок оборудован высокопроизводительным промышленным гидроагрегатом. Полный цикл пиления запускается при нажатии одной кнопки – происходит зажим материала, включение вращения пилы и подачи СОЖ, распила, выключения пилы и СОЖ, подъем рамы в исходное настраиваемое положение и разжим тисков. Все это, при наличии управляемой гидравлической подачи, позволяет получить максимальную производительность, особенно при пилении больших серий и пилении труднообрабатываемых материалов сплошного сечения.
При переключении в ручной режим, можно управлять всеми функциями станка по отдельности. Благодаря наличию гидростанции, тиски могут регулироваться по усилию прижима. Высокие показатели производительности достигаются также вследствие использования частотного регулирования приводом вращения пилы, что позволяет плавно регулировать скорость резания от 15 до 90 м/мин, что также многократно увеличивает точность реза и стойкость ленточной пилы.
Крупногабаритная тумба и массивные узлы поворотного механизма и крепления рамы, большая поверхность загрузочной зоны стола делают работу станка абсолютно стабильной и точной даже при обработке очень крупных заготовок.
Особенности:
-
Несущие компоненты выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;
-
Современный дизайн рамы позволяет распиливать заготовки больших размеров как перпендикулярно, так и под углом;
-

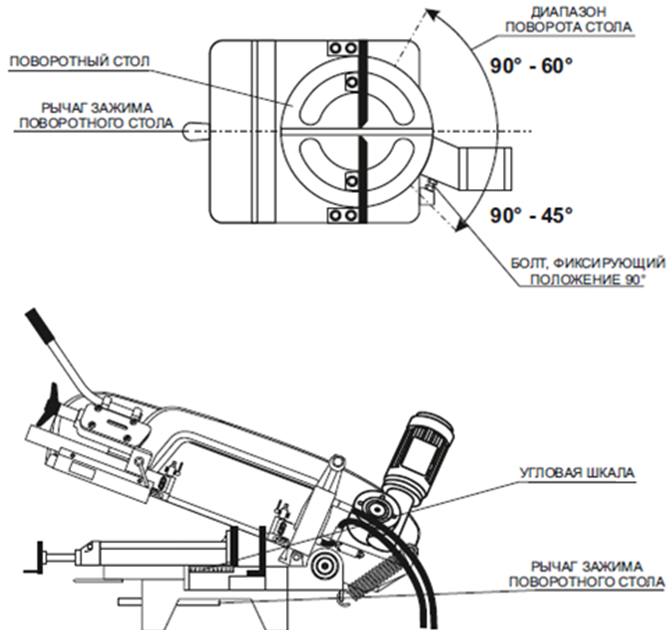

Плавная регулировка угла реза в диапазоне от -45⁰ до 60⁰, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90
-
Массивные быстрозажимные тиски для простого и надежного крепления заготовки;
-
Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы, увеличивает многократно стойкость инструмента и точность распила;
-
Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы.
-
Бесшумный и необслуживаемый червячный мотор-редуктор;
-
Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
-
Контроль натяжения ленточного полотна и аварийное выключение станка в случае разрыва полотна;
-
Удобное и простое управление станком с эргономичной панели, закрепленной на тумбе станка.
-
Упор для выставления заготовок со шкалой, длинной 500 мм в базовой комплектации. Предусмотренное конструкцией «свисание» отрезаемой части заготовки предотвращает заклинивание пилы в материале.
Горизонтальные ленточнопильные станки предназначены для резки самых различных материалов. Зажим заготовки, подача откидной рамы вниз (отрезка), включение привода ленточной пилы, выключение привода ленточной пилы, подъем рамы после резания для задания высоты и отжим тисков осуществляются с помощью гидравлики. Этот полный автоматический цикл запускается одной кнопкой пуска при работе пилы в автоматическом режиме. Подача откидной рамы вниз осуществляется под давлением гидроцилиндра, что повышает эффективность процесса резания и производительность ленточной пилы, особенно при резке цельных материалов. Управлять этими функциями отдельно можно в ручном режиме. Подача материала осуществляется вручную. Регулировка давления в тисках у станков ARG – стандартная опция.
Цикл пиления:
-
Установка заготовки в тиски.
-
Кнопка пуск на пульте управления (полотно вращается в раме станка), зажатие заготовки гидравлическими тисками.
-
Маховик настройки скорости опускания рамы (один раз настроить подачу).
-
После резки заготовки – станок отключается в нижнем положении рамы, рама станка поднимается вверх, гидравлические тиски разжимаются.

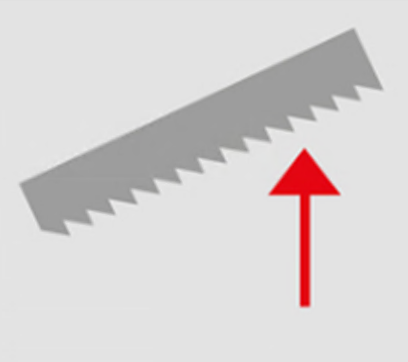

При использовании нового полотна необходимо провести его обкату, для притупления полотна на пониженных режимах, что позволит повысить его стойкость – при первом применении новое полотно следует использовать при скорости резания (м/мин) приблизительно в 70% от необходимой и скорость подачи рамы (мм/мин) приблизительно в 50% от необходимой (в течении 15 минут).
Характеристики:
|
Наименование |
ARG 300 Plus E S.A.F. |
|||||
|
Главный двигатель |
400 В, 50 Гц, 2,2 кВт |
|||||
|
Мотор помпы СОЖ |
400 В, 50 Гц, 0,05 кВт |
|||||
|
Мотор гидростанции |
400 В, 50 Гц, 0.55 кВт |
|||||
|
Скорость резания |
15 – 90 м/мин |
|||||
|
Привод |
зубчатый |
|||||
|
Рабочая зона |
+90° |
-45° |
+45° |
+60° |
||
|
|
300 |
220 |
240 |
155 |
||
|
|
290 |
190 |
190 |
150 |
||
|
|
360 x 190 |
240 x 100 |
240 x 160 |
150 x 150 |
||
|
|
350 х 250 |
* в том числе станок способен обрабатывать заготовку |
||||
|
Угол разворота рамы |
|
|||||
|
Размер полотна |
3150х27х0.9 мм |
|||||
|
Подача пильной рамы |
вес литой чугунной рамы + усилие гидравлической станции станка |
|||||
|
Зажим заготовки |
гидравлические тиски |
|||||
|
Высота стола тисков |
910 мм |
|||||
|
Объем бака СОЖ |
25 л |
|||||
|
Объем бака гидросистемы |
15 л |
|||||
|
Габаритные размеры (мин.) |
1740 х 950 х 1560 мм |
|||||
|
Габаритные размеры (макс.) |
2190 х 1870 х 2050 мм |
|||||
|
Масса |
515+45 кг |
|||||
|
Производство |
Чехия |
|||||
|
Гарантия |
1 год |
|||||
|
|

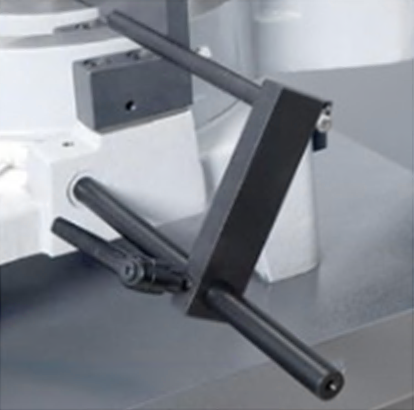

Упор DR для выставления заготовок со шкалой, длинной 250 мм (в стандартной комплектации). Упором длинной 500 мм - не комплектуется (невозможно установить). |
|
|

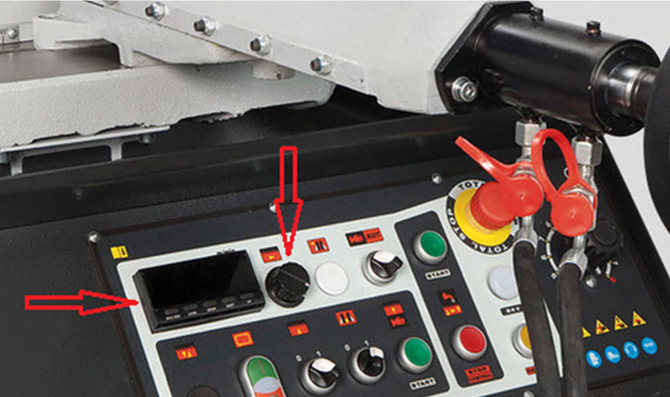

Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин с указанием значения на цифровом индикаторе, назначая оптимальный режим для каждого материала (в стандартной комплектации). |
|
|
Гидравлические тиски - зажим заготовки. C нажатием кнопки пуск на пульте управления - задаётся движение подвижной части тисков для зажатия заготовки (параллельно началу цикла резки). Конструкция поворотного механизма позволяет при повороте рамы поворачивать основание нулевого реза (благодаря чему на основание не будет дополнительных распилов механизма).
|
|
|

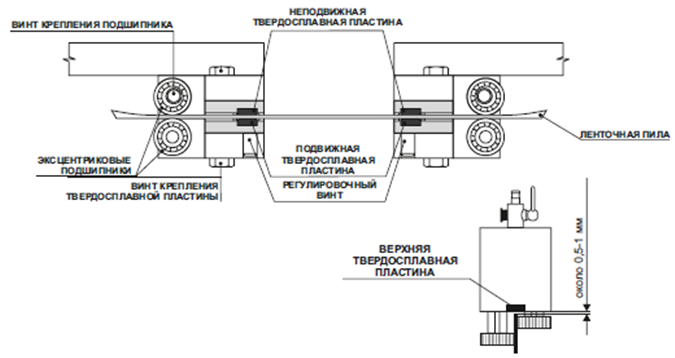

Трехсторонние твердосплавные направляющие увеличивают многократно стойкость инструмента и точность распила (в стандартной комплектации). |
|
|
Заводская табличка |
|
|

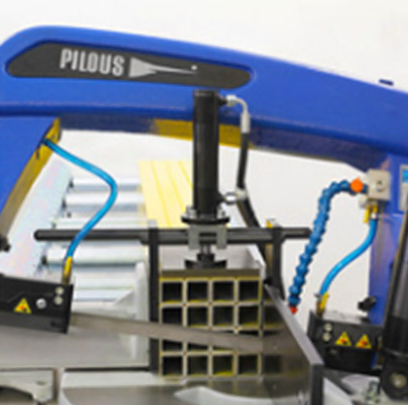

Прижим гидравлический HVP 300 / HVP 300 Plus. Используется для зажима пакета заготовок. Обеспечивает фиксацию заготовок сверху. Гидравлический прижим автоматически срабатывает синхронно с основными тисками (заказывается дополнительно). Для установки прижима - необходимо заранее просверлить отверстия и нарезать резьбу в губках тисков станка + подключение к гидравлической системе станка. |
|
|

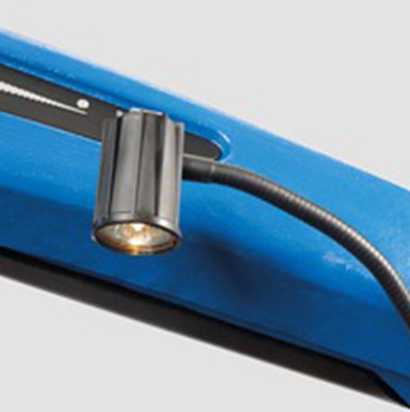

Лампа галогенная LA 50. Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений (заказывается дополнительно). |
|
|

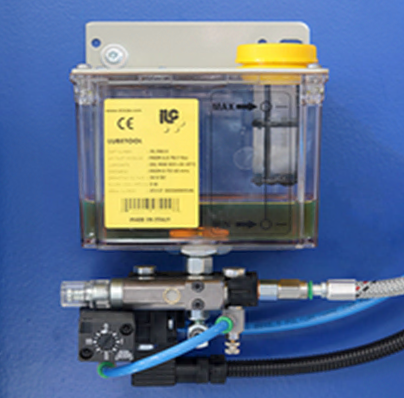

Распыление масляного тумана MM. Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел (заказывается дополнительно).
|
|
|

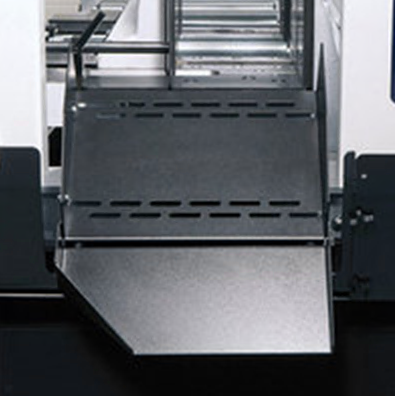

Раздающий лоток KL. Является продолжением стола станка и позволяет отрезанным заготовкам скатываться в контейнер, когда ведется обработка большой серии. Лоток состоит из 2-х частей, что исключает стекание СОЖ вне станка (заказывается дополнительно). |
|
|

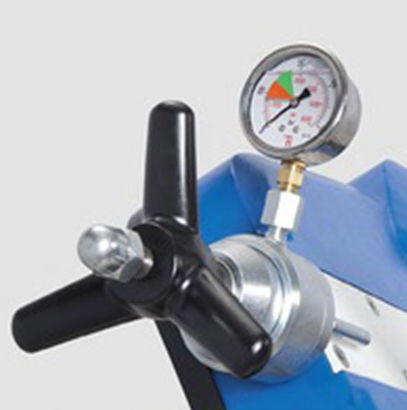

Индикатор натяжения ленты CD. Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки (заказывается дополнительно).
|
|
|

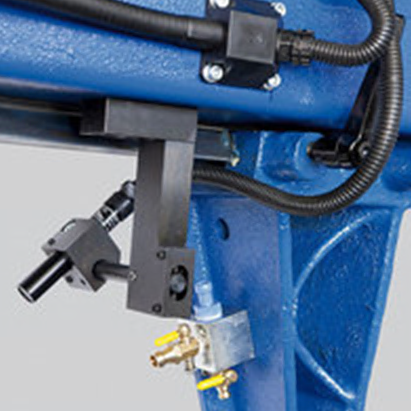

Лазерный указатель линии реза LS. Проецирует линию реза на заготовку. Снижает время установки и упрощает позиционирование заготовки в станке (заказывается дополнительно).
|
|
|

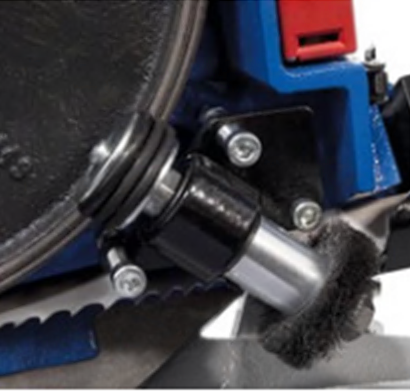

Щетка для снятия стружки KDM. Стальная щетка, приводимая в движение ведомым шкивом. Используется для удаления стружки с ленточного полотна (заказывается дополнительно). |
|
|

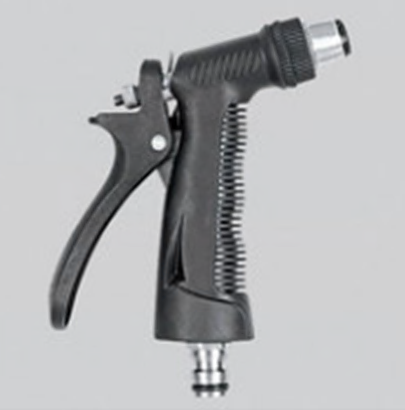

Пистолет высокого давления. Предназначен для очистки рабочего пространства станка (заказывается дополнительно).
|
|
|
Электронная регулировка высоты подъема рамы ANZ. На стандартных станках высота подъема рамы регулируется вручную на шкале, расположенной на шарнире станка. В данном варианте станка на шарнире установлен датчик (в стандартной комплектации). Высота подъема рамы, настроенная в ручном режиме до начала серийной пиления, сохраняется в памяти станка после его переключения в полуавтоматический режим. После распила материала рама автоматически поднимается на настроенную высоту. |
|
|

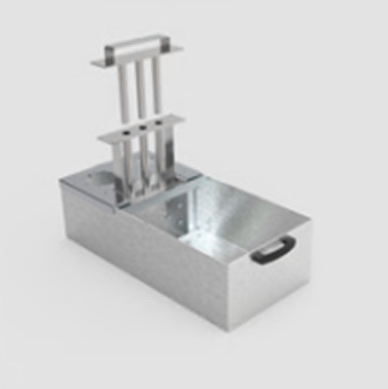

Магнитный сепаратор с контейнером. Контейнер из нержавеющей стали и сепаратором стружки представляет собой оцинкованный, мелко перфорированный контейнер для эффективного сбора стружки. Легко снимается при заполнении и легко моется (заказывается дополнительно). |
|

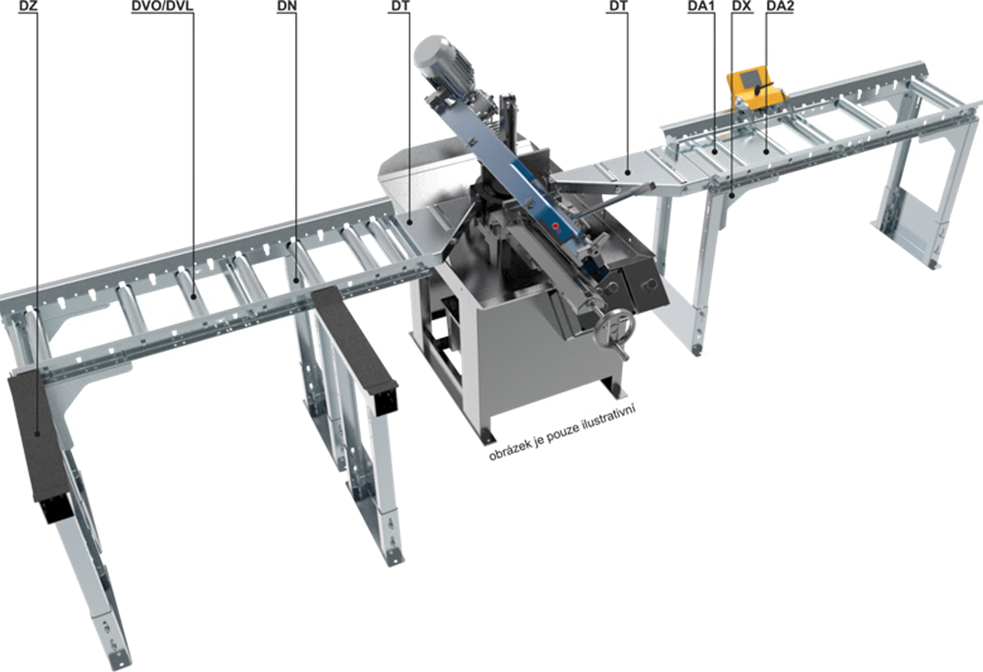

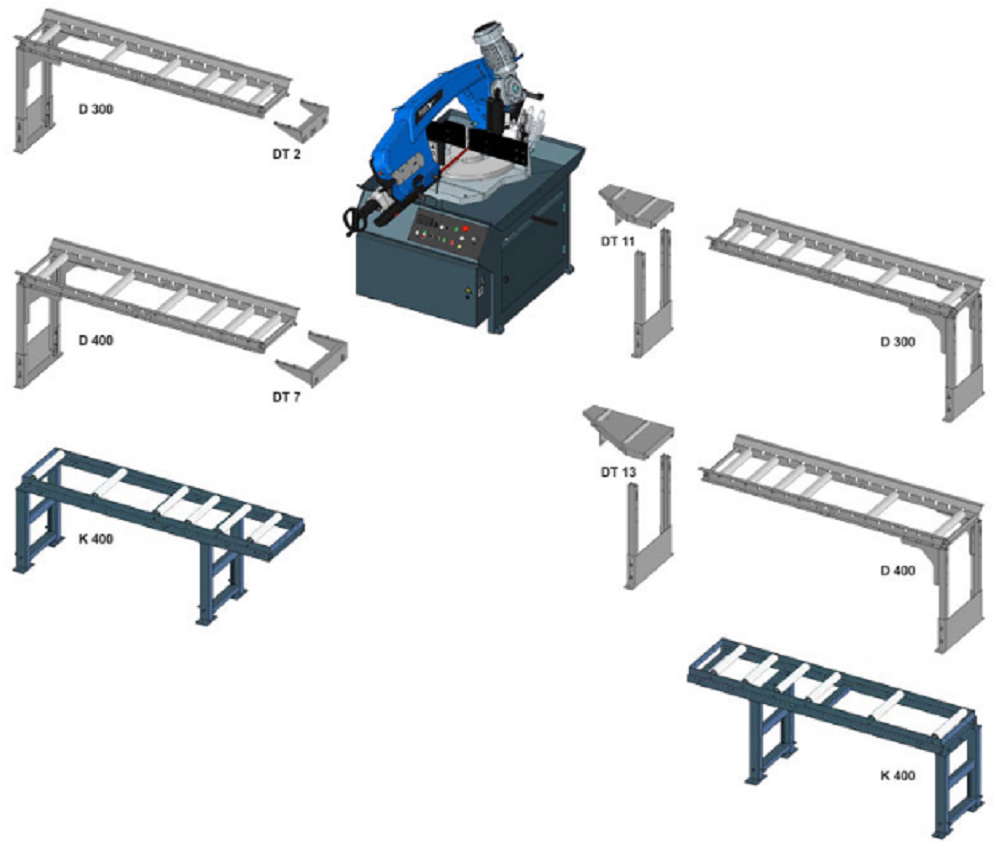

Рольганги |
|
|
|
|
|
|
|
