Рольганг серии Z
- Прочная, практичная и уникальная модульная система роликовых конвейеров D систем позволяет в разной последовательности размещать ролики. Простой и очень удобный монтаж доп. аксессуаров - ручные или цифровые измерительные приборы, металлические листовые покрытия между отдельными роликами, желоб предотвращающий скатывание заготовки, дополнительные ролики: пластиковые или нейлоновые.
- Высокий срок службы гарантируется за счет применения при изготовлении оцинкованных металлических листов толщиной 3 мм, которые охватывают все части устройства. Конвейеры изготавливаются с шириной ролика 200, 300 и 400 мм. Отдельные модули, 2 м и 3 м в длину, взаимо-соединяются и могут стыковаться между собой.
- Конвейер 2 м укомплектован одной опорой, в исполнении 3-м конвейер укомплектован 2-мя опорами (ногами).
- Дополнительно можно заказать для стыковки различные соединительные элементы, которые позволяют соединять конвейеры серии D c разными моделями станков.
- Выдвижная система позволяет регулировать высоту ножек в диапазоне от 865 мм до 935 мм.
|
|
Ширина ролика |
Кол-во ног |
Кол-во роликов |
Диаметр роликов |
Измеряемая длина |
Грузо- подъемность |
Максимальное кол-во роликов |
|---|---|---|---|---|---|---|---|
| Z 200 / 2m | 200 | 1 | 6 | 60 | 1980 | 300 | 17 |
| Z 300 / 2m | 300 | 1 | 6 | 60 | 1980 | 300 | 17 |
| Z 400 / 2m | 400 | 1 | 6 | 60 | 1980 | 300 | 17 |
| Z 200 / 3m | 200 | 2 | 10 | 60 | 2980 | 300 | 27 |
| Z 300 / 3m | 300 | 2 | 10 | 60 | 2980 | 300 | 27 |
| Z 400 / 3m | 400 | 2 | 10 | 60 | 2980 | 300 | 27 |
Аксессуары для рольгангов серии Z
ZO – ручное измерительное устройство
- Простое и эффективное измерение требуемой длины материала.
- Вы можете установить требуемую длину вручную на аналоговой (миллиметровой) шкале.
- Система подвижного бокового упора выдвигается для предотвращения захвата материала и последующего повреждения пильной ленты.
- Может устанавливаться на всех типах конвейеров серии «Z».
|
|
Измеряемая длина (мм) |
Общая длина (мм) |
|---|---|---|
| ZO 200, 300, 400 / 2m | 1700 | 1980 |
| ZO 200, 300, 400 / 3m | 2700 | 2980 |
| ZO 200, 300, 400 / 4m | 3700 | 3955 |
| ZO 200, 300, 400 / 5m | 4700 | 4955 |
| ZO 200, 300, 400 / 6m | 5700 | 5955 |
(Включает в себя систему стопорения, систему подачи и аналоговую шкалу соответствующей длины)
ZOD – цифровое измерительное устройство
- Обеспечивает точную и простую настройку требуемой длины, а также отображение положения на цифровом дисплее с точностью 0,1 мм.
- Требуемая длина устанавливается вручную и фиксируется. Система питается от батарей с большим сроком службы.
- Исключительно стабильная система подвижного ограничителя скольжения выдвигается для предотвращения захвата материала и последующего повреждения пильной ленты.
|
|
Измеряемая длина (мм) |
Общая длина (мм) |
|---|---|---|
| ZOD 200, 300, 400 / 2m | 1700 | 1980 |
| ZOD 200, 300, 400 / 3m | 2700 | 2980 |
| ZOD 200, 300, 400 / 4m | 3700 | 3955 |
| ZOD 200, 300, 400 / 5m | 4700 | 4955 |
| ZOD 200, 300, 400 / 6m | 5700 | 5955 |
(Включает в себя систему стопорения, систему подачи и шкалу соответствующей длины)
Принадлежности для рольгангов системы Z
|
ZVO – ролики усиленные стальные для увеличения грузоподъемности |
|
ZVL – ролики легкие пластиковые |
|
|
ZVS – ролики тяжелые пластиковые |
|
|
ZA1 – пластина металлическая между роликами
Предотвращает падение коротких деталей. Ширина пластины 100 мм. (В соответствии с расположением роликов) |
|
ZA2 – пластина металлическая между роликами
Предотвращает падение коротких деталей. Ширина пластины 200 мм. (В соответствии с расположением роликов) |
|

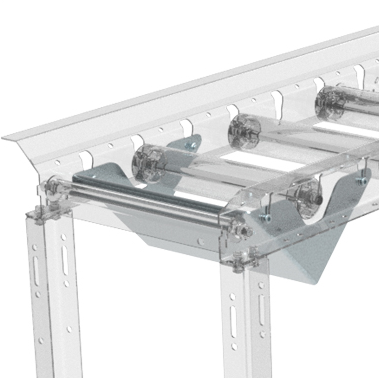

ZK – лоток наклоняемый, съемный
Предназначен - для размещения позади разреза при
последовательном разрезании коротких сегментов. |
|
ZZ – магазин для заготовок
Ширина 100 мм, длина 670 мм, грузоподъемность 470 мм, нагрузка 2000 кг. |
|
ZN – опора дополнительная для рольганга серии Z
Для увеличения жесткости и нагрузки на рольганг |
|
ZX – арматура дополнительная угловая для увеличения жесткости рольганга |
|
ZT - деталь промежуточная для соединения рольганга со станком |
